 Winter is coming – S01E01

L’hiver vient. Après avoir automatisé le démarrage et l’arrêt des radiateurs de mon appartement grâce à l’installation de fils pilotes et d’une centrale de programmation, je souhaite vivement mettre en place une fonctionnalité similaire sur ma climatisation réversible. Elle constitue pour moi un moyen économique et rapide de chauffer ma pièce principale, il serait donc intéressant de pouvoir la déclencher de manière programmée, ou encore mieux, à distance, par exemple de manière automatique le matin avant que je me lève, ou manuellement à l’heure où je sors du travail, afin que la pièce soit déjà chauffée lorsque j’arrive chez moi.

Seulement, mettre en place un tel projet n’est pas évident. Ma clim de marque Airton n’est pas programmable. Je ne peux pas non plus automatiser son déclenchement en connectant son alimentation sur des relais, cela équivaudrait à couper brutalement le courant lorsque je demande un arrêt, ce qui n’est pas conseillé quand le climatiseur est activé.

Ma seule possibilité d’interaction avec l’appareil reste sa télécommande. Je dois donc trouver un moyen de récupérer les codes infrarouges envoyés par la télécommande et de les faire reproduire par un second dispositif automatisable.

Pour récupérer les codes de la télécommande d’origine, j’ai choisi de ressortir mon Arduino, qui jusqu’ici ne m’avait pas encore beaucoup servi, et de lui connecter un récepteur infrarouge issu d’un petit kit de développement commandé chez DealExtreme. J’ai effectué le câblage de la manière suivante :

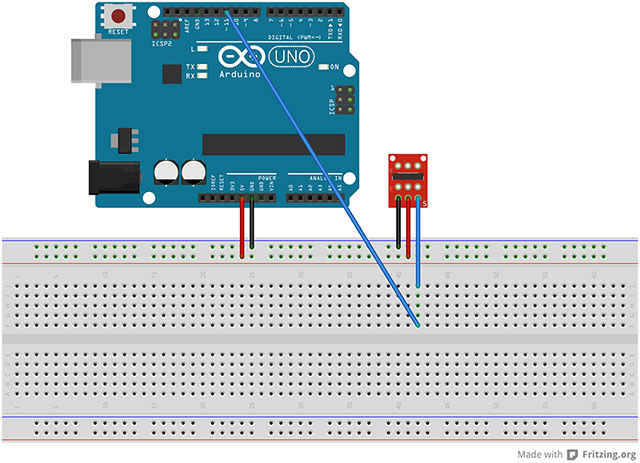

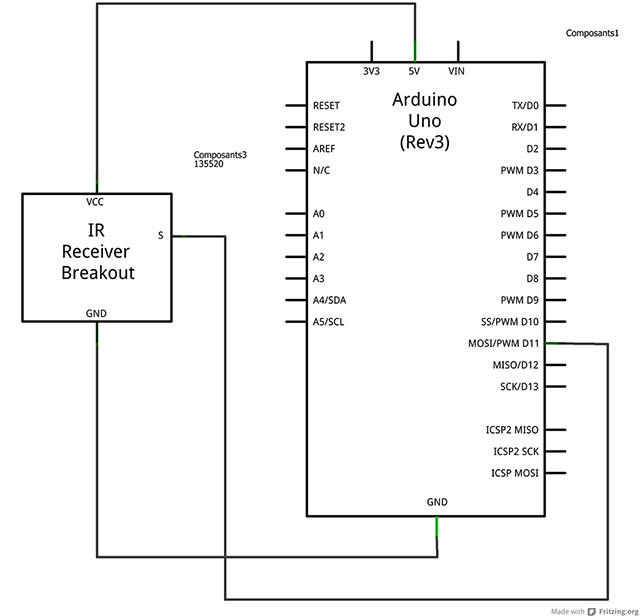

ir-receiver-breadboardir-receiver-schematicsJe précise, pour ceux qui ne connaissent pas et qui voudrait réaliser des plans de câblage similaires, que ces schémas ont été réalisés avec le fabuleux Fritzing. Attention, selon le type de récepteur infrarouge utilisé, le brochage peut varier. Vérifiez la notice du composant en cas de doute.

J’ai récupéré et utilisé la bibliothèque de commande infrarouge pour Arduino développée par Ken Shirriff sur la page GitHub associée. Le blog de Ken Shirriff regorge également d’excellentes explications sur l’utilisation de cette bibliothèque.

J’ai enfin compilé et déployé le code suivant sur l’Arduino. C’est du quick and dirty, pour le test :

#include <IRremote.h>
int RECV_PIN = 11; //define input pin on Arduino
IRrecv irrecv(RECV_PIN);
decode_results results;

void setup()
{
	Serial.begin(9600);
	irrecv.enableIRIn(); // Start the receiver
	irrecv.blink13(true); // Blink LED 13 during IR reception
}

// Dumps out the decode_results structure.
// Call this after IRrecv::decode()
void dump(decode_results *results) {
	int count = results->rawlen;
	if (results->decode_type == UNKNOWN) {
		Serial.print("Unknown encoding: ");
	}
	else if (results->decode_type == NEC) {
		Serial.print("Decoded NEC: ");
	}
	else if (results->decode_type == SONY) {
		Serial.print("Decoded SONY: ");
	}
	else if (results->decode_type == RC5) {
		Serial.print("Decoded RC5: ");
	}
	else if (results->decode_type == RC6) {
		Serial.print("Decoded RC6: ");
	}
	else if (results->decode_type == PANASONIC) {
		Serial.print("Decoded PANASONIC - Address: ");
		Serial.print(results->panasonicAddress,HEX);
		Serial.print(" Value: ");
	}
	else if (results->decode_type == JVC) {
		Serial.print("Decoded JVC: ");
	}
	Serial.print(results->value, HEX);
	Serial.print(" (");
	Serial.print(results->bits, DEC);
	Serial.println(" bits)");
	Serial.print("Raw (");
	Serial.print(count, DEC);
	Serial.print("): ");

	for (int i = 0; i < count; i++) {
		if ((i % 2) == 1) {
			Serial.print(results->rawbuf[i]*USECPERTICK, DEC);
		}
		else {
			Serial.print(-(int)results->rawbuf[i]*USECPERTICK, DEC);
		}
		Serial.print(" ");
	}
	Serial.println("");
}

void loop() {
	if (irrecv.decode(&results)) {
		Serial.println(results.value, HEX);
		dump(&results);
		irrecv.resume(); // Receive the next value
	}
}

La carte est maintenant prête à recevoir les codes de quelques télécommandes. Afin d’afficher les codes IR reconnus par le dispositif, il est nécessaire de lancer le moniteur série de l’éditeur Arduino.

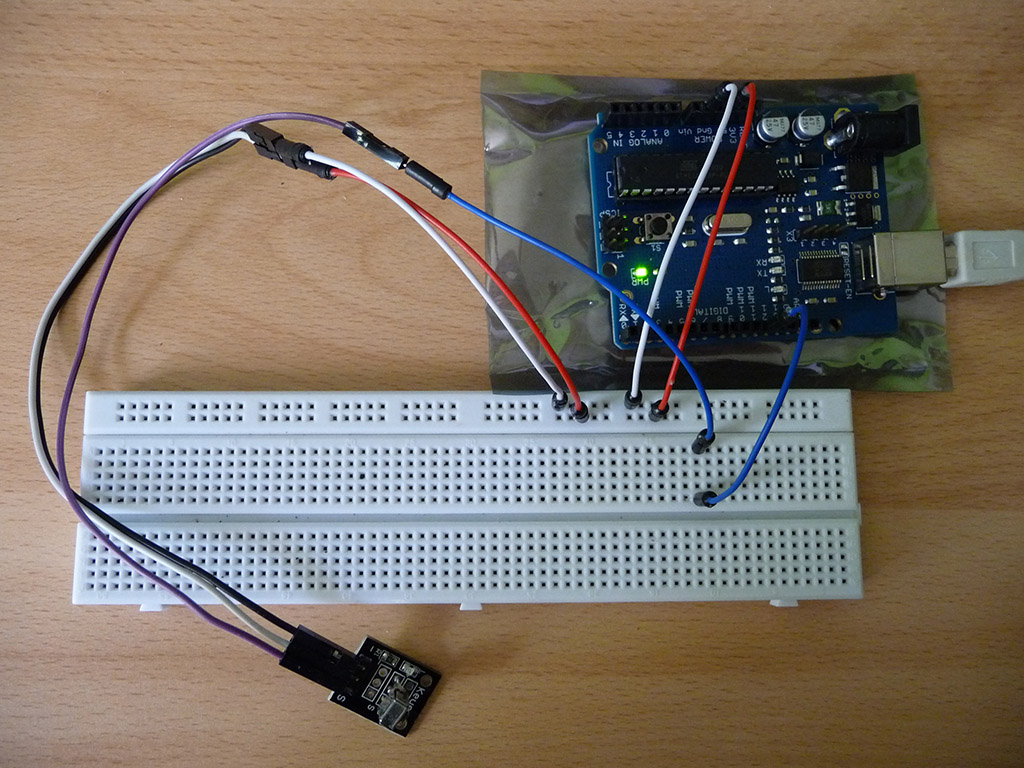

Montage sur platine d'essais, on ne peut plus simple.

Montage sur platine d’essais, on ne peut plus simple.

La plupart des télécommandes que j’avais sous la main ont été reconnues par le récepteur, à l’exception de ma télécommande Xbox. La LED du récepteur clignote lorsqu’il reçoit un signal IR. C’est d’ailleurs ce qui m’a permis de constater que mon écran PC parasitait le récepteur, j’ai donc pris soin de conserver une distance suffisante entre les deux appareils pour mes tests.

Je me suis par la suite focalisé sur le décodage des codes IR reçus, et affichés dans moniteur série. Sans surprise, la télécommande DealExtreme affiche les codes de télécommande NEC, tels que l’indique sa documentation.

La télécommande de mon climatiseur Airton est également reconnue comme utilisant le protocole NEC. En cherchant des informations sur ce protocole, j’ai trouvé entre autres cette synthèse, très bien réalisée. Elle m’a alors permis de vérifier si les codes IR reçus étaient cohérents par rapport au protocole reconnu.

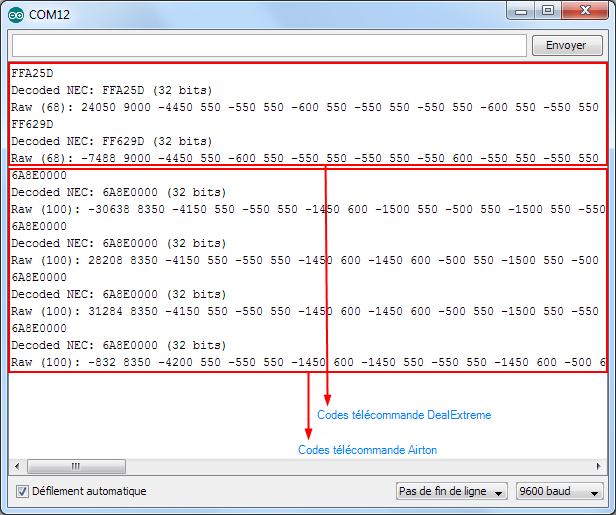

decoded-ir-codes-with-raw-data

Attention, là, ça devient un poil technique :

La synthèse du protocole NEC m’apprend que celui-ci transmet une information sur 4 octets (soit 32 bits), plus un en-tête et un stop bit. Chaque bit 0 ou 1, ainsi que l’en-tête et le stop bit, sont codés par un niveau actif (émission de lumière IR) suivi d’un niveau inactif (pas d’émission de lumière), la durée de chacun de ces niveaux déterminant le type de bit codé. Pendant un niveau actif, l’émission de lumière n’est pas continue mais pulsée à la fréquence de 38 kHz. Enfin, sur les 4 octets, seuls 2 comportent une information utile, puisque les 2 autres contiennent un XOR de l’octet précédent avec 0xFF. Pour les novices en informatique, le XOR est un OU EXCLUSIF logique bit à bit, et n’a aucun rapport avec un personnage de fiction exerçant la profession de shérif de l’espace. Ici un XOR avec 0xFF revient à inverser chaque bit, donc 0 devient 1 et 1 devient 0.

Ainsi par exemple, au niveau de ma télécommande DealExtreme, le premier code remonté est FFA25D, ce qui correspond en réalité à une réception de 00FFA25D exprimé avec 32 bits. Les 4 octets sont 0x00, 0xFF, 0xA2, 0x5D. Le premier octet représente l’adresse (0), le second 0xFF correspond bien à l’inversion bit à bit de 0x00, le troisième octet 0xA2 représente la commande, et le quatrième 0x5D correspond bien à l’inversion bit à bit de 0xA2. Notez que la commande reçue 0xA2 est exprimée en LSB-first, bit de poids faible transmis en premier, et que si on la convertit en MSB-first, bit de poids fort transmis en premier comme l’être humain moyen a l’habitude de manier les nombres (en général on écrit les dizaines à gauche des unités), on obtient le code logique de commande 0x45, soit 69 en décimal.

La commande reçue correspond donc à un code 69 envoyé à l’adresse 0. Fin de la plongée dans le détail du protocole.

Si je regarde maintenant les codes reçus correspondants aux appuis de touches sur ma télécommande Airton, 2 points m’interpellent :

  • J’ai appuyé sur plusieurs boutons de ma télécommande, et tous sont décodés comme 6A8E0000 par le dispositif. Tous les boutons qui envoient le même code, c’est louche.
  • Au niveau de la structure du code reçu, si 0x6A est l’adresse, alors son inversion bit à bit devrait être 0x95, et non pas le 0x8E obtenu. De même, l’inversion bit à bit de 0x00 devrait être 0xFF, et non pas le 0x00 obtenu. Il y a donc vraiment quelque chose qui cloche.

Forcément, je m’attendais à ce que cela ne soit pas simple. La bonne nouvelle pour moi, c’est que le signal envoyé par la télécommande est bien perçu par le récepteur. La mauvaise, c’est que le récepteur ne semble pas décoder ce signal de la bonne façon. Il faut donc investiguer sur la bibliothèque de commande infrarouge, comprendre comment elle fonctionne, et probablement la modifier pour l’adapter aux spécificités de ma télécommande Airton. Mais ça, c’est pour une prochaine fois.
