 Mini-hack du power switch

 30 mars 2006  Projet Arcade  Aucun commentaire
Carte mère avec power switch

Petit montage sans prétention….

Voici quelques images qui illustrent le petit montage effectué pour permettre un bypass du switch de démarrage du PC. Ce switch peut être utile pour de multiples raisons. Je m’en sers très rarement puisque j’ai la possibilité d’allumer le PC sur retour d’alimentation ainsi que sur un wake on keyboard, mais il m’arrive quand même de l’utiliser de rares fois, et dans ce cas il m’évite des déplacements fastidieux à l’arrière de la borne (déplacement de la borne, ouverture du panneau arrière, bypass du coupe-circuit ==> risques électriques importants…). Il peut aussi être utilisé pour éteindre Windows, si jamais celui-ci est planté.

Je pars toujours du même principe : dans la mesure du possible, je ne casse pas le matériel existant, j’essaie de faire un montage adaptatif. C’est le cas ici, puisque le montage est un simple connecteur relié à un bouton poussoir, qui viendra se loger en parallèle du connecteur « power switch » original. La difficulté principale réside dans la taille du montage, ne devant pas excéder 4*2 mm.

Ce que j’ai utilisé pour ceci (100% récup) :

  • Un cavalier (qui surgit hors de la nuit) récupéré sur une vieille carte mère grillée
  • Des broches récupérées au même endroit
  • Quelques fils électriques
  • Deux connecteurs DIN (mais des RCA auraient aussi bien fait l’affaire)
  • Un bouton poussoir, naturellement ouvert au repos
  • Un fer à souder et un pistolet à colle

Le but des connecteurs DIN est de séparer le montage en deux : une partie qui reste dans la tour, et l’autre dans la borne, ceci permet simplement de désolidariser le PC de la borne sans arracher tout le cablage.

Quelques photos pour illustrer le montage :

Montage principal

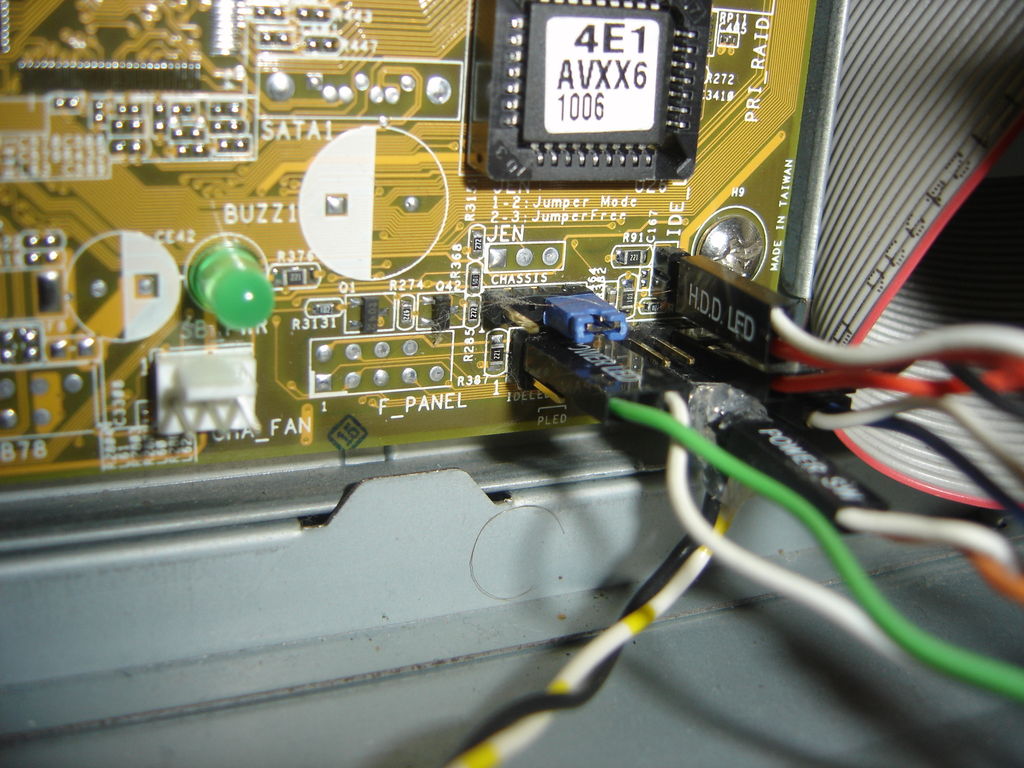

Le montage principal qui se branche en parallèle du switch d’allumage original. Le bypass est effectué par les fils noir et jaune qui viennent se superposer au connecteur Power Switch.

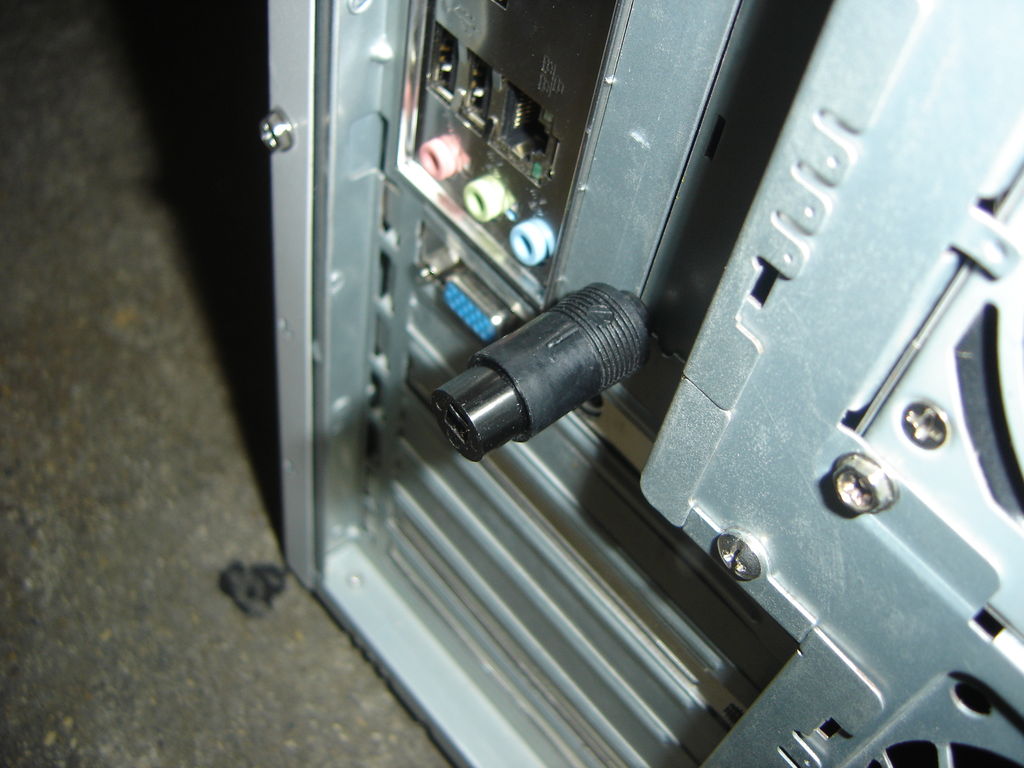

Le connecteur DIN femelle sortant de la tour

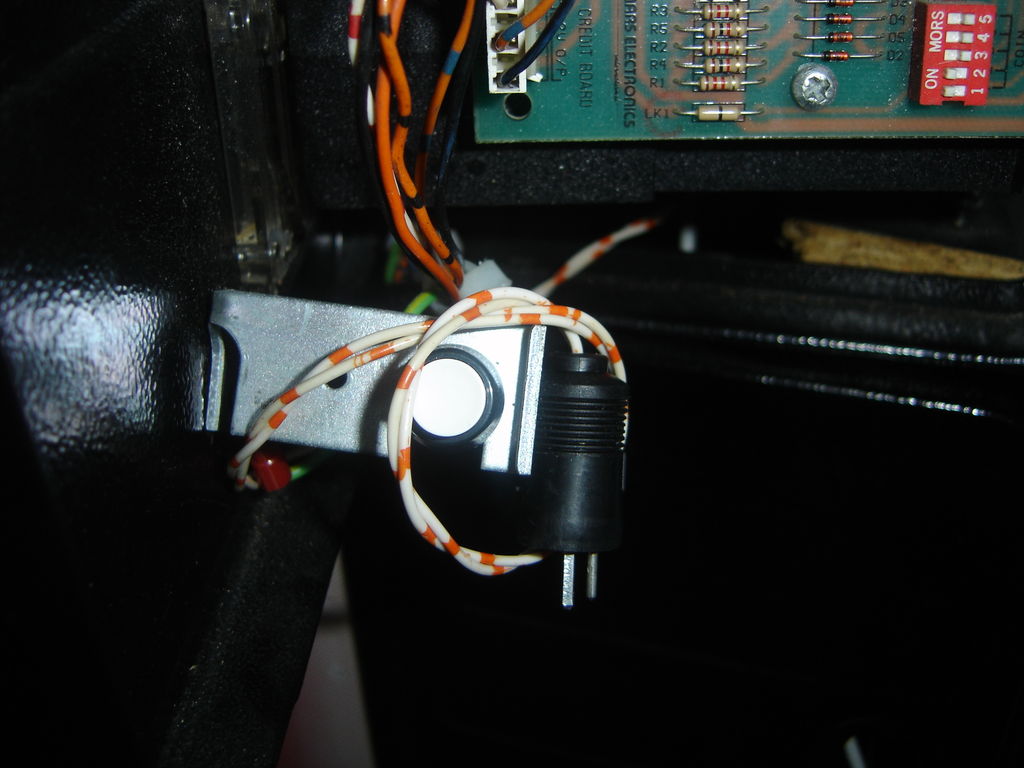

Et pour finir le connecteur DIN mâle relié au bouton poussoir, dans un endroit accessible, en l'occurence sous le monnayeur.

 Ecran 21″ monté !

 29 mars 2006  Projet Arcade  Aucun commentaire
Ecran 21'' sans flash

Me revoila…

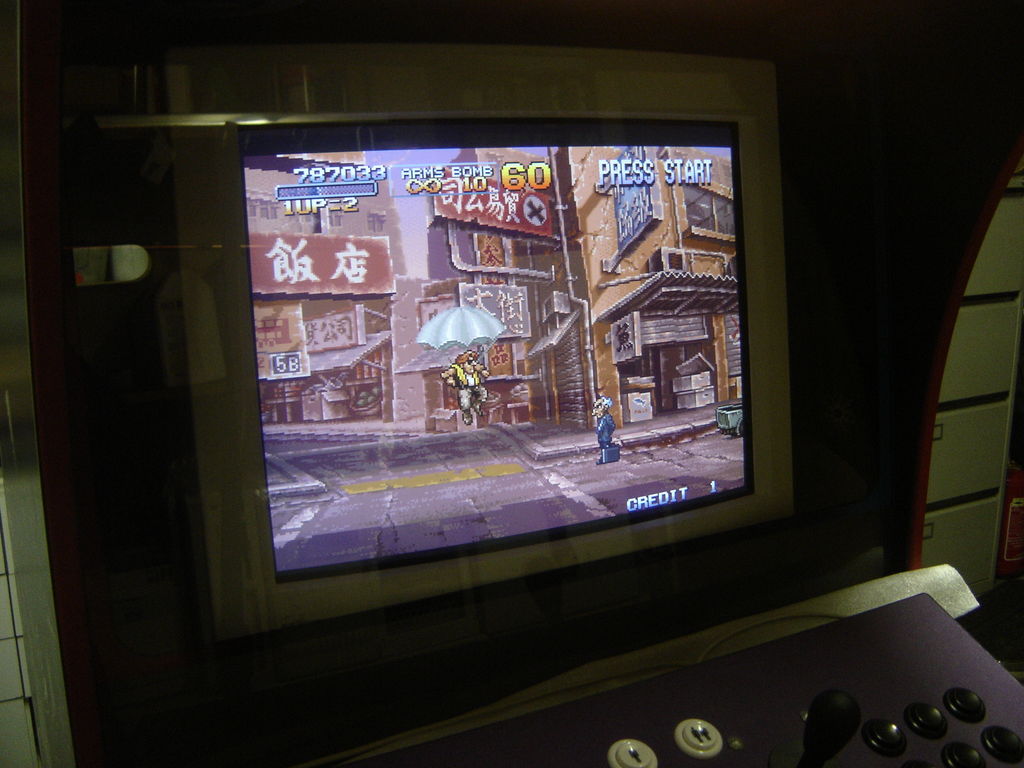

Le boulot avance pas mal en ce moment. L’écran 21 pouces est enfin intégré dans la cabine :

L’écran 21″ pris avec le flash…

C’était pas évident. J’avais pourtant bien mesuré 50 fois toutes les dimensions, mais il y a toujours un truc qui cloche. En premier lieu, on abandonne la méthode employée jusqu’ici pour insérer l’écran. Je faisais ça par derrière, en pivotant le support de l’écran vers le bas, ce qui me permettait de positionner l’écran dans la cabine, et ensuite je remontais tout et je fixais. C’était nickel avec un 17″, mais impossible avec un 21″ (pour des questions de poids, d’effets leviers, ce qui implique 27 personnes et un fenwick si on veut charger la bête dans la cabine). L’écran s’insère donc par devant aujourd’hui, en démontant au préalable le control panel et la vitre.

… et sans le flash.

Par chance (n°1), ces opérations sont réalisables facilement. Par chance (n°2), tout rentre au dixième de millimètre près dans la cabine, sans faire de travaux au niveau du bois. J’ai quand pris la peine de consolider un max le support.

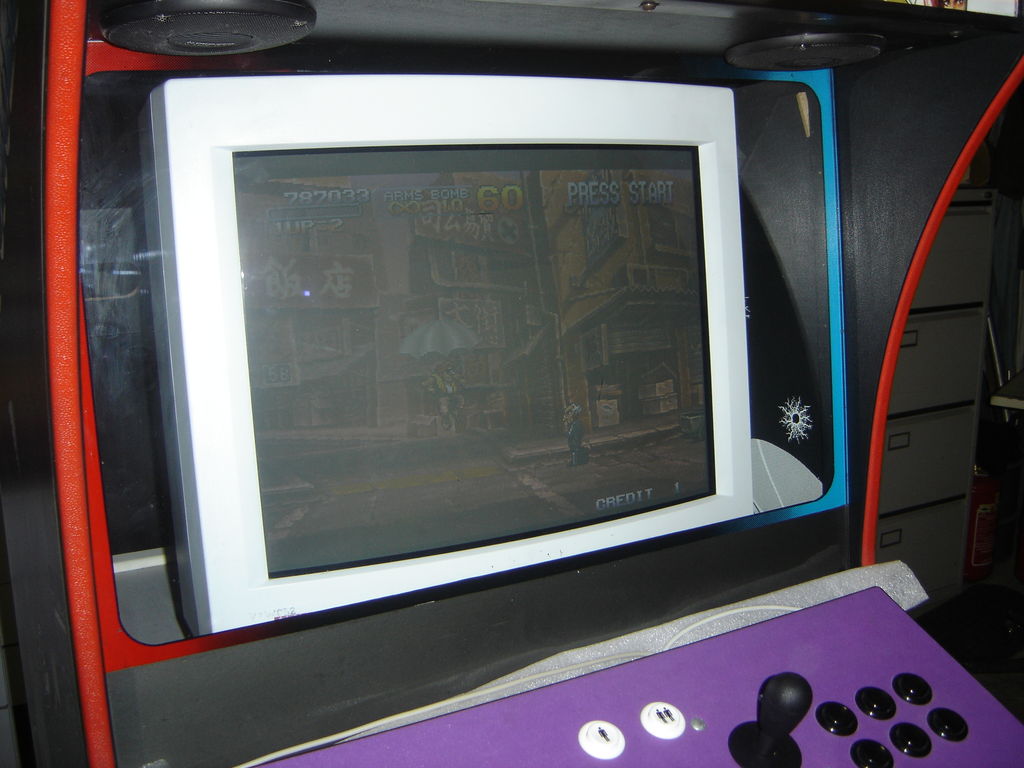

Résultat : l’écran colle complètement à la vitre une fois celle-ci remise en place. Le confort de jeu augmente énormément, ça rassure après toutes ces émotions fortes.

Une vue d'ensemble de la machine

Une vue d’ensemble de la machine

Il manque encore le bezel, histoire que ça fasse plus propre, mais j’attends d’avoir mon light gun pour le faire (rapport aux capteurs qui seront derrière la vitre).

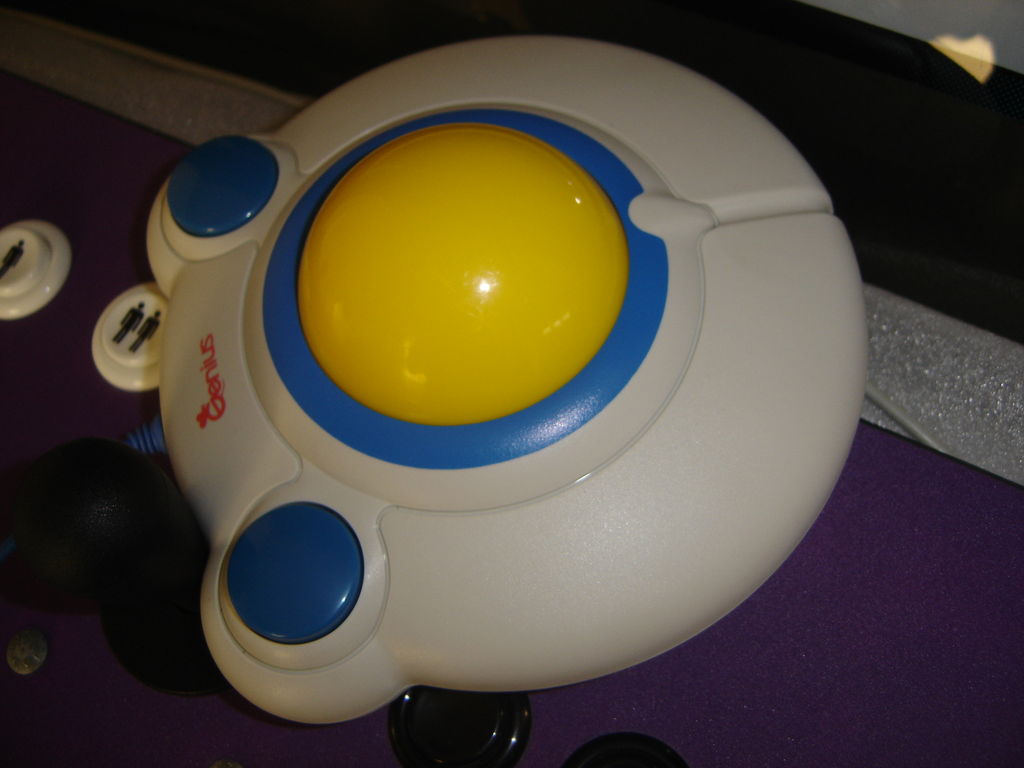

Et une news de dernière minute, je viens de recevoir mon trackball pour gamins aujourd’hui :

Je sais, il est moche !

Un gros plan de la bête

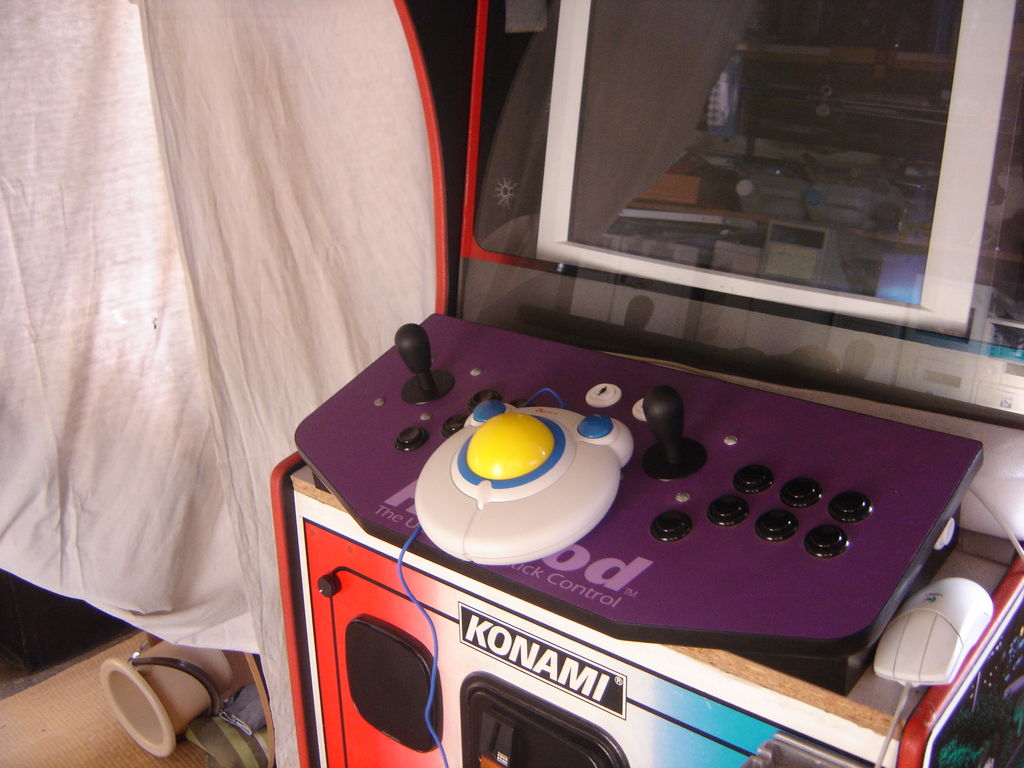

En l’intégrant au futur control panel, j’éviterai l’achat d’un opti-pack et d’un trackball sur Ultimarc, ça fera pas mal d’économies. Le trackball répond plutôt bien, c’est plus évident de jouer à Marble Madness avec. Il n’est bien sûr pas parfait mais comme le nombre de jeux utilisant un trackball est assez limité, ça restera suffisant.

D’autres news bientôt, ça avance fort en ce moment.

 Le mini-tutorial son

 12 mars 2006  Projet Arcade  Aucun commentaire
Poste Radio Préampli

J’ai décidé de détailler de manière plus précise comment je m’y suis pris pour mettre du son correct dans ma mamecab. Bien que je ne sois pas un spécialiste, ceci pourra éventuellement servir à d’autres personnes.

Disclaimer : je ne suis pas électronicien et je décline toute responsabilité si vous reproduisez tout ou partie du montage détaillé. Pour ceux qui se posent des questions existentielles, le montage est un assemblage d’éléments basse tension (12V max) et faible intensité, il n’est donc pas dangereux pour le corps humain.

But du jeu : obtenir un son potable sur la mamecab, avec le maximum d’éléments de récupération.

La principale chose à faire pour obtenir un son potable à la sortie de la carte son du PC est de l’amplifier puis de le restituer sur des enceintes. Pour cela, plusieurs solutions sont possibles. Entre autres : se servir d’une paire d’enceintes PC avec ampli intégré. C’est la solution la plus simple, on démonte le tout et on positionne où on veut dans la mamecab. Pour ma part, je n’avais pas ce type d’élément sous la main, il fallait que ça soit assez puissant et avoir envie de le démonter. J’ai donc choisi une autre solution : un poste radio/K7 de voiture qui ne servait plus, avec entrée ligne, deux HP medium de voiture qui trainaient dans un tiroir, et deux superbes enceintes de récup’ comprenant un boomer et un tweater (merci Arno). L’avantage de cette solution, à part son prix : le poste radio comprend une balance front/rear qui servira pour distribuer le son efficacement sur les enceintes. C’est également le poste radio qui fait office d’ampli, il délivre 2x 25W max (2x 12.5W RMS), ce qui n’est pas exceptionnel mais qui sera amplement suffisant. On n’a pas besoin d’un son de boite de nuit pour jouer à Puzzle Bobble…

Le montage de base : PC <- Cordon Jack -> Ampli.

A la sortie de l’ampli, j’ai connecté les mediums sur rear, les boomers en série avec les tweaters sur front. L’ampli demande une alimentation 12V qu’il est possible de prendre sur le transfo d’alimentation de la borne d’origine, qui délivre du +12, +5 et -5V.

Vue d'ensemble du système

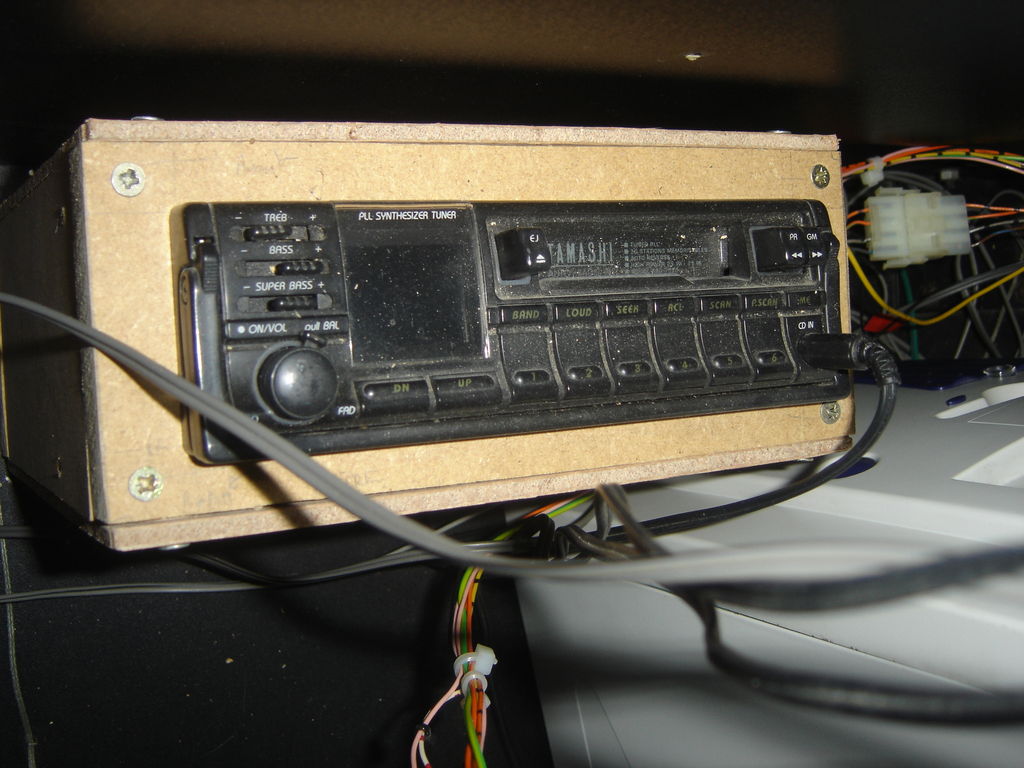

Une petite photo en gros plan de l’ampli, dans sa boite confectionnée spécialement pour l’occasion, avec des grilles sur les côtés pour permettre un refroidissement minimal :

Houla, faudra je que passe un coup d'aspirateur là dedans...

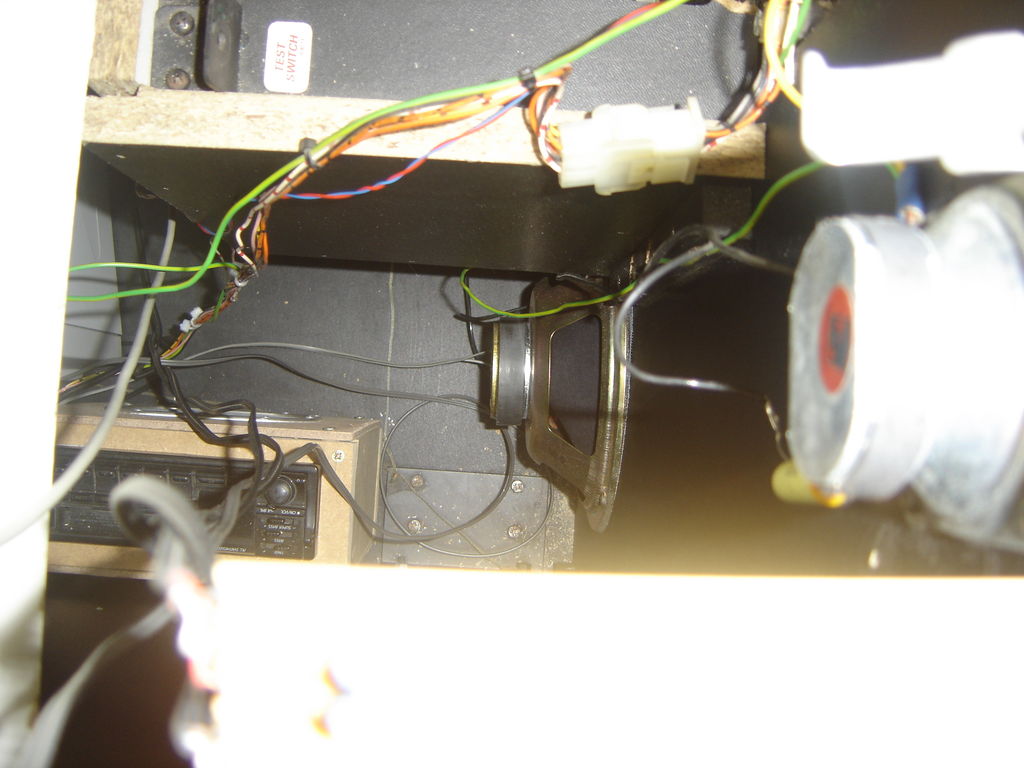

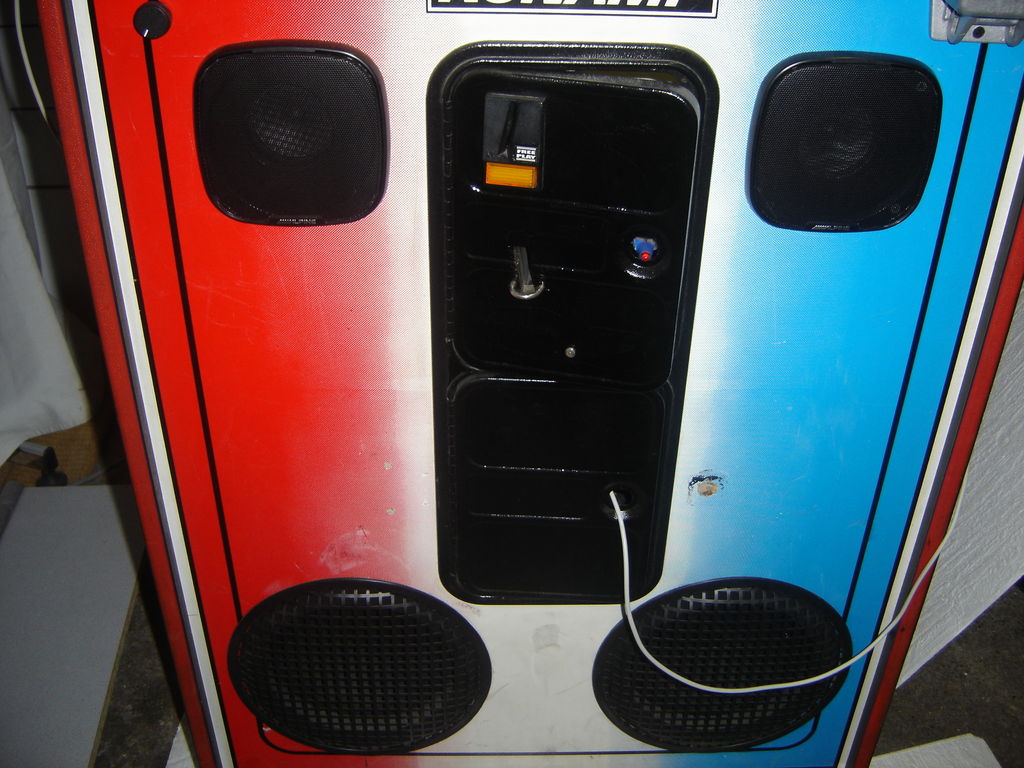

Au niveau du travail du bois et du positionnement, j’ai mis les mediums (rear) au dessus de l’écran (place d’origine), les tweaters sous le control panel, et les boomers tous en bas, proches du sol. Ceci principalement pour 3 raisons :

  • La clarté du son est plutôt bien conservée
  • Les boomers utilisent l’espace de la mamecab pour faire caisse de résonance
  • Le positionnement masque les innombrables trous qui avaient été forés dans la façade avant que je rachète l’engin.

Comme toujours, à vous de trouver le bon compromis électrique / mécanique / sonore / esthétique pour accorder l’ensemble. Le positionnement a pour moi été effectué au terme d’une réflexion de plusieurs jours.

Jusqu’ici, rien de très impressionnant, je pense que pas mal d’autres membres ont déjà effectué des travaux similaires, alors on va compliquer un peu.

Etape n°2, ajustement du volume. But du jeu : monter une molette en façade qui permet d’ajuster le volume rapidement et facilement, sans parasites bien entendu. Ceci m’a paru très important car, à terme, le clavier ne sera pas accessible à l’utilisateur de la borne, et je n’ai pas envie d’utiliser des combinaisons de touches sur le control panel pour ajuster le volume (trop chiant, pas commode pour quelqu’un qui découvre la mamecab, etc…)

Comment faire ? Au départ, je me suis dit : il suffit d’insérer un bête potentiomètre entre le PC et l’ampli. Pourquoi entre le PC et l’ampli et pas entre l’ampli et les enceintes ? Parce que je sors sur 4 voies, alors atténuer 4 voies avec un seul potard, ça me parait difficile. C’est probablement faisable, mais il faut aussi probablement être doué en mécanique. On aurait donc un montage de ce type : PC <- Potard -> Ampli

Sauf que ce type de montage produisait chez moi des résultats bizarres, assez loin des résultats attendus. On m’a plus tard expliqué que la sortie son d’un PC était déjà d’un niveau très faible, donc en atténuant le signal avec mon potard je n’arrangeais pas les choses. Ce qu’il m’a fallu utiliser, c’est un montage de type préampli. Le potentiomètre sert alors à modifier le gain de l’ampli, et non plus à atténuer le signal, ce qui est plus propre.

Pour ceux qui voudraient reproduire un montage de ce type, j’ai utilisé exactement ceci : http://www.quasarelectronics.com/3115v2.htm C’est un montage assez basique à base de deux petits amplis LM386, qui peuvent être utilisés pour de multiples applications. J’ai acheté les composants à l’unité (environ 15€), monté le tout sur une plaque veroboard, connecté l’entrée du montage à la sortie son du PC, et la sortie du montage à l’entrée de l’ampli. Résultat : un contrôle du volume impeccable. Je précise deux choses sur le montage en question : le potentiomètre à utiliser est un logarithmique (= non linéaire, ce n’est pas précisé dans la doc du montage), et le montage est alimenté sous 5V avec un gain de 20, ce qui d’après les courbes du constructeur donne une tension de sortie inférieure à 12V quelque soit la valeur du potentiomètre. Il faut en effet que la tension de sortie soit inférieure à la tension d’alimentation de l’ampli voiture, sous peine d’endommager celui-ci.

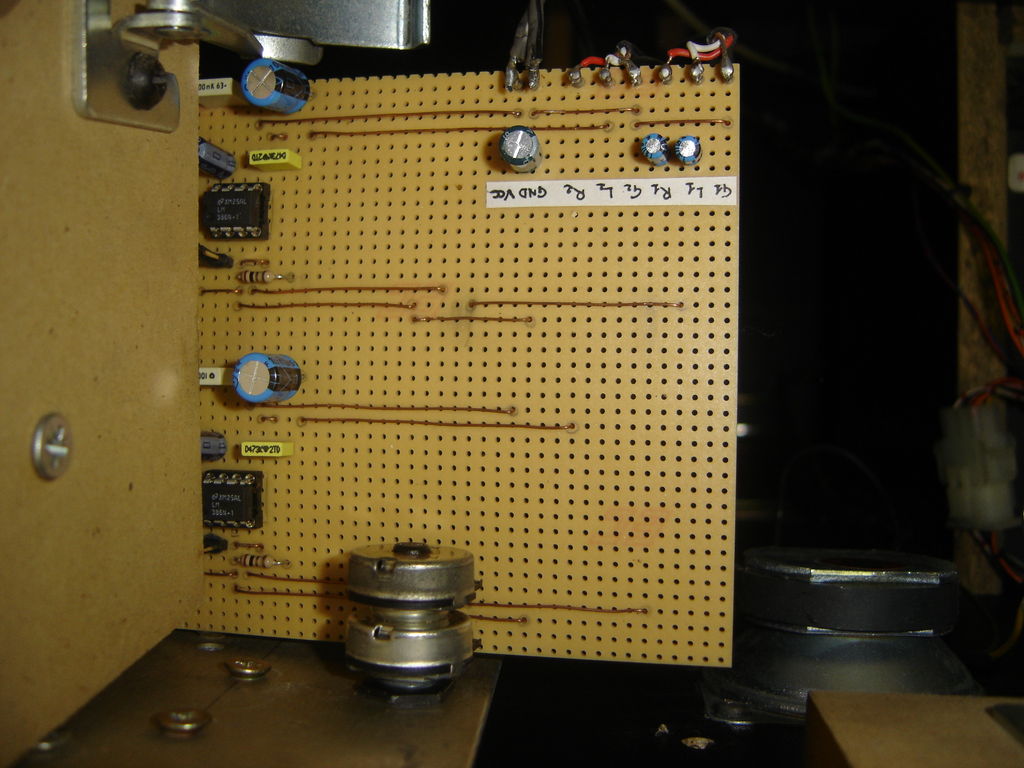

Le montage final, intégré sous le control panel

Le potentiomètre est accessible en façade. Tout ça pour ça...

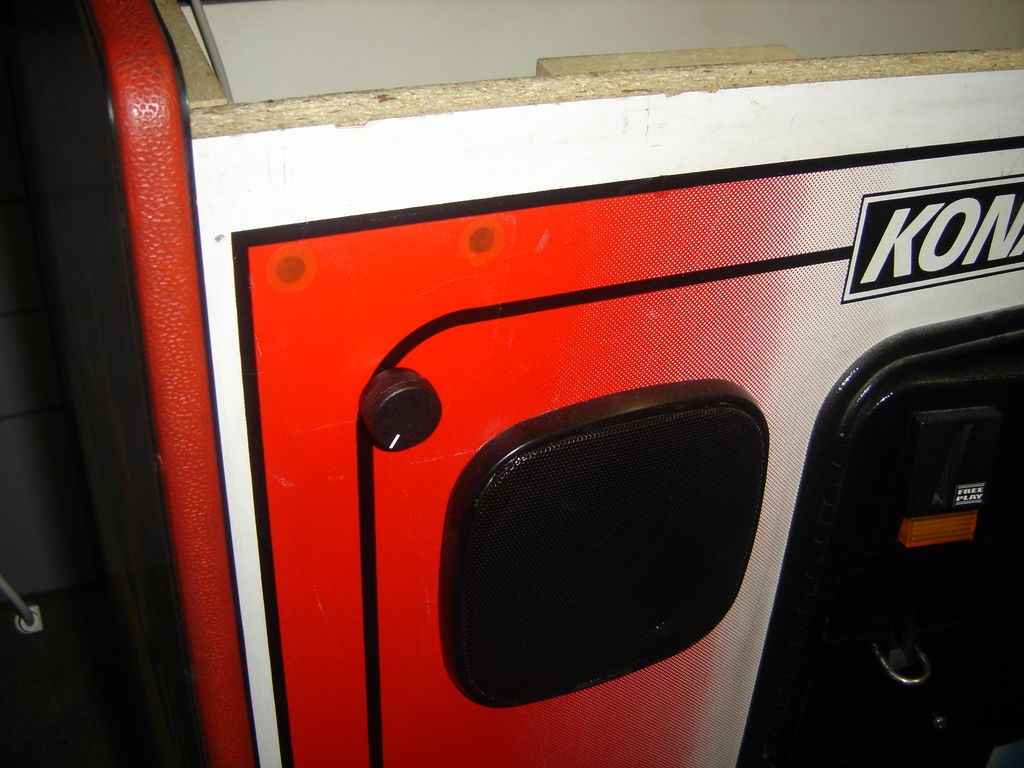

Gros plan sur la façade, avec les deux boomers et les deux tweaters. Oui, il y a encore des trous à combler, je plancherai là-dessus un peu plus tard.

Et quelques commentaires maintenant que j’ai un peu plus d’expérience en électronique :

  • La veroboard n’est probablement pas utilisée de manière optimale, j’aurais pu serrer un peu plus les composants, moyennant un ou deux coups de dremel pour isoler certaines pistes. Je pense que j’aurais pu économiser au moins 1/3 de plaque de cette manière.
  • Au lieu de brancher les fils sur ces piquots minables, j’aurais pu utiliser des borniers à vis (j’avais oublié que ça existait).
  • Il est enfin impératif d’utiliser un câble le plus court possible pour relier les différents éléments, si possible coaxial, ou à défaut blindé. Ceci empêche le montage de capter les parasites environnants et donc de perturber le son. Pour ma part j’ai pu récuper des coaxiaux jack, la masse entoure assez bien le signal, les câbles ne dépassent pas 1m, et je mettrai un blindage supplémentaire à base de tresse métallique (probablement une récup’ de câble TV) quand j’aurai un peu de temps.

Après, il faut nuancer. L’ampli n’est pas très puissant (c’est de la récup’ après tout), il faut ensuite passer du temps à faire des essais pour ajuster le volume du son sous Windows, le volume de l’ampli, le niveau des aigus et des graves, la balance front/rear, le tout pour obtenir un bon son ni trop aigu quel que soit le volume, ni saturé quand on pousse sur les basses. C’est l’affaire de plusieurs heures, mais en s’armant de patience c’est réalisable. Une fois mes réglages correctement effectués, si je pousse le volume à bloc, les basses sont suffisamment puissantes sans saturation, les aigus ne sont pas négligés, et on est obligé de parler très fort pour s’entendre, ce qui est très honorable un ampli de ce type.

Et pour finir l’anecdote : n’hésitez pas à investir dans un support de fer à souder (3€), pour éviter des dégâts matériels ou corporels. Personnellement j’ai eu les deux, puisque mon fer reposait avec la panne en haut. Résultat : le câble d’alimentation à moitié cramé (+ danger électrique potentiel), et une belle brulure à la main en saisissant machinalement le fer sans regarder… par la panne.

J’espère que ça vous a plu. Prochainement : le mini-tutorial lumières (WIP)

 Oui, oui, oui, je suis bezel-buth !

 10 mars 2006  Projet Arcade  1 commentaire »
Bezel v1 terminé

Sous ce mauvais jeu de mots se cache en réalité un article sur la fabrication du bezel, version 1.

Pourquoi ? Car j’ai retouvé les quelques photos que j’avais prises lors de sa conferction.

C’est quoi un bezel ? Le Wiktionnaire le définit comme suit : « The panel that covers the front of a computer case, or the panel covering each drive bay that can be removed to install a removable drive that requires external access, such as a CD/DVD-ROM drive, which will generally but not always have its own preinstalled bezel. »

Et pourquoi une v1 ? Car la v1 s’applique à l’écran 17 » d’origine. Devant à terme être remplacé par un 21 », ce qui impliquera un bezel v2.

Etape N°1 :
Tout d’abord on prend le temps de mesure l’intérieur de la mamecab sous toutes les coutures, ainsi que l’écran, et on reporte le tout sur le complexe schéma ci-dessous.

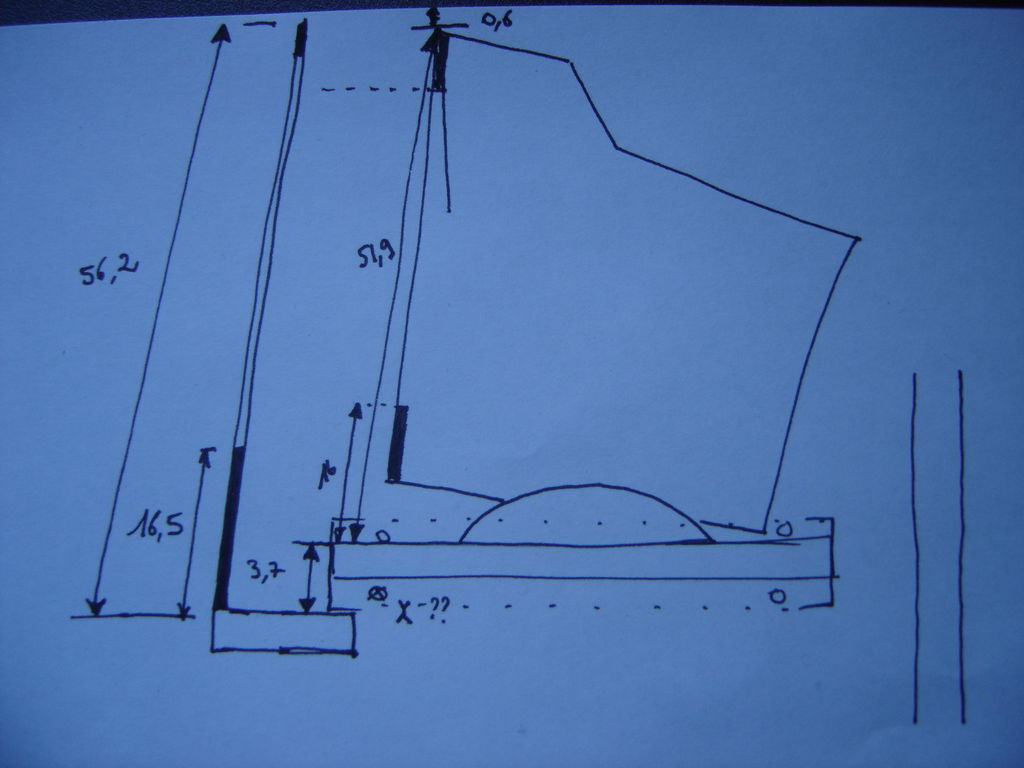

Un magnifique schéma à main levée

La difficulté principale vient du fait que, d’une part de nombreuses parties se superposent, et que, d’autre part, la surface de l’écran, et donc le bezel, sont censés être inclinés de quelques degrés.

Une fois ce schéma terminé, on en déduit les dimensions du bezel, extérieures et intérieures. Le bezel sera fabriqué à partir de carton rigide, mais pour ne pas se louper, j’ai au préalable découpé une maquette dans des feuilles A4 scotchées ensenbles pour vérifier que mes dimensions étaient correctes.

Etape N°2 :
L’écran aura quelques centimètres de surface plastique qui sera visible une fois le bezel appliqué, pour la simple raison qu’ils ne seront pas strictement collés l’un à l’autre (cf schéma), et que, le bezel ayant une épaisseur de quelques millimètres, il vaut mieux y percer un trou un poil plus grand que la surface de l’écran affichant l’image, pour que celle-ci ne soit pas rognée par le bezel quand on regarde en diagonale. C’est clair ? Non ? Tant pis. Je recouvre donc l’écran de ruban adhésif noir pour que la surface plastique visble soit assortie à la couleur du bezel. Je m’applique surtout sur la partie intérieure, c’est elle qui sera visible.

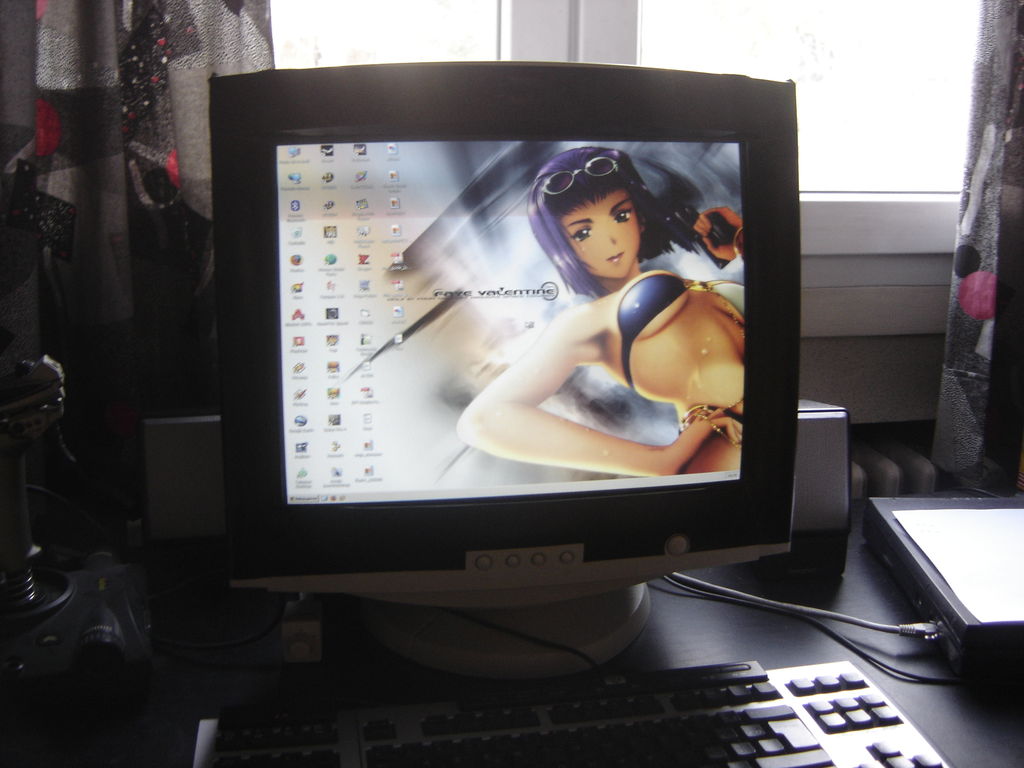

Un écran blanc transformé en écran noir, affichant le bureau d’un OS connu pour ses écrans bleus.

Etape N°3 :

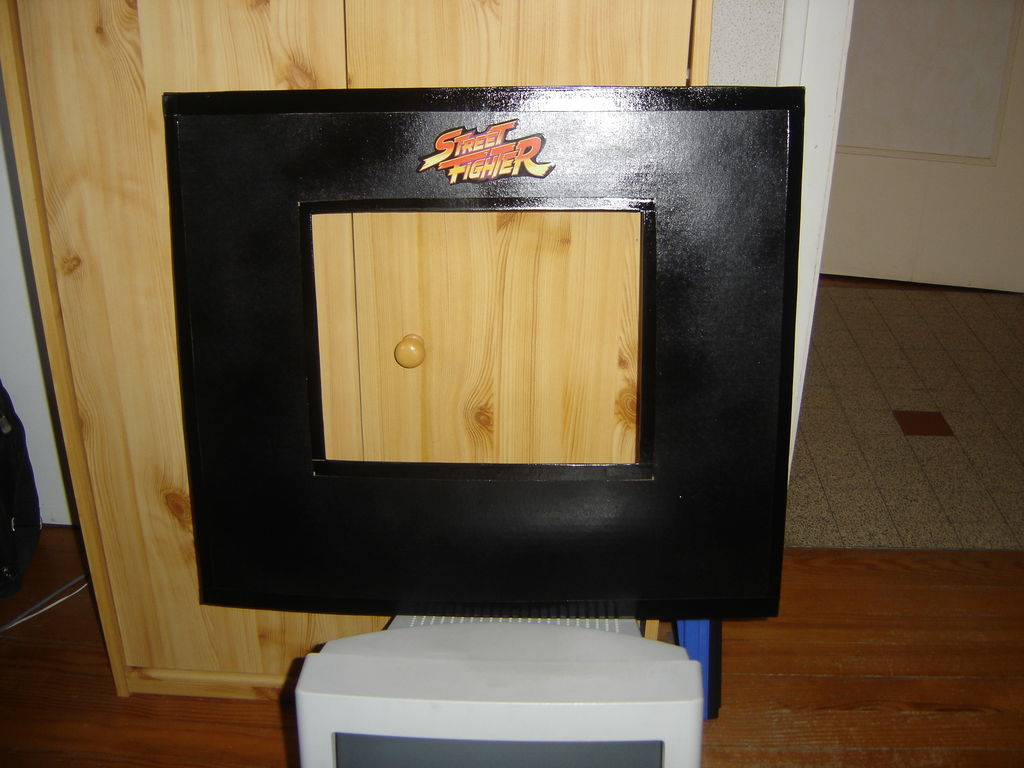

Après avoir découper le carton rigide selon les dimensions calculées, je recouvre du même ruban adhésif les arêtes extérieures et intérieures, pour des raisons purement esthétiques. Ensuite, on passe le tout à la bombe noire, et on colle un petit autocollant en adéquation avec mon jeu d’arcade préféré.

Une finition impeccable. Je suis resté soft pour la déco mais c’est un bezel temporaire.

Etape N°4 :
On monte le tout, on replace la vitre, et on admire le résultat.

Pas mal, vivement l’écran 21 »

 Au commencement, Dieu créa la borne Space Invaders

 5 mars 2006  Projet Arcade  Aucun commentaire

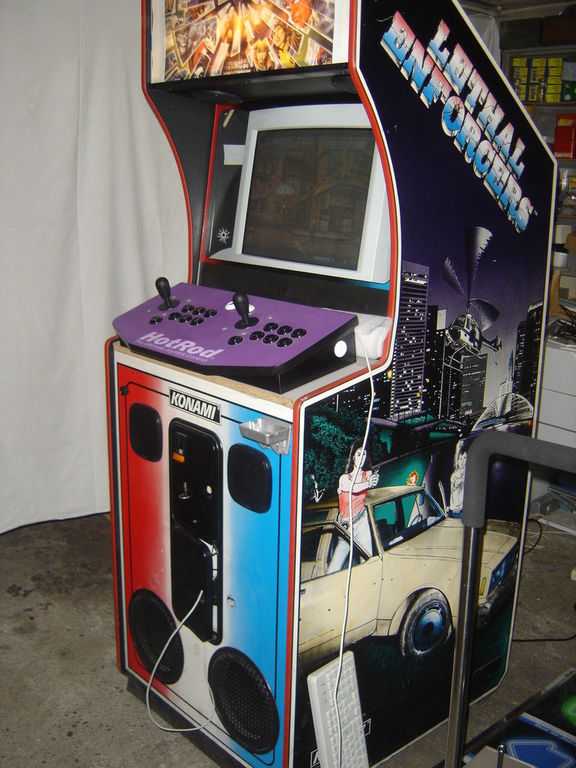

Mamecab + Supreme

J’ai commencé à me lancer dans la fabrication d’une mamecab il y a environ un an et demi de cela. J’ai eu la chance de mettre la main sur une originale Lethal Enforcers dont je me suis servi pour la base. La borne étant dans un état assez délabré (pas mal de gros trous sur la façade et le control panel explosé), et n’ayant de plus pas la PCB d’origine, je n’ai pas eu de scrupules à la retaper à ma façon.

Je suis donc parti de ça :

Borne Lethal Enforcers / PCB Bang lors de son achat.
